Hyper Clean HCB 产品简介
配有旋转毛刷的接触式Surface Cleaning装置，可以将静电和结合属性的Particle进行Cleaning的强力清洗装置。
Hyper Clean HCB 产品结构及特征
- Hyper Clean HCB Series是封闭式结构，具有以下功能和配置。

◈ 消除产品表面 及Brush静电的Ionization Bars
◈ 用驱动 Motor的Rotating Brush
◈ Brush Cleaning 及维持清洁的 Air Knife
◈ 封闭式结构，强大的真空吸力扩展槽

- Air Knife 对整体长度提供均匀高流速空气以薄膜形态供应。它可以将static bar生成的离子诱导到brush表面，有效地去除Brush残存的静电、灰尘、particle等 .

- Hyper Clean HCB Series需要连接 compressed air filter regulator valve, extractor fan, CE-NA Series Dust collector等进行使用。
Hyper Clean HCB 工作原理
- Rotating Brush : Variable by Frequency converter
- Ionization Bar : 2 AC type Ionizing bars.
- Brush 调整高度: ± 5 mm
- Brush 直径 : Ø60
- Brush 旋转速度: Max. 3,000 RPM
- Brush Cleaning Unit : Air Knife (Operating Pressure 1~3 bar)
- Working Clearance : 1~5 mm

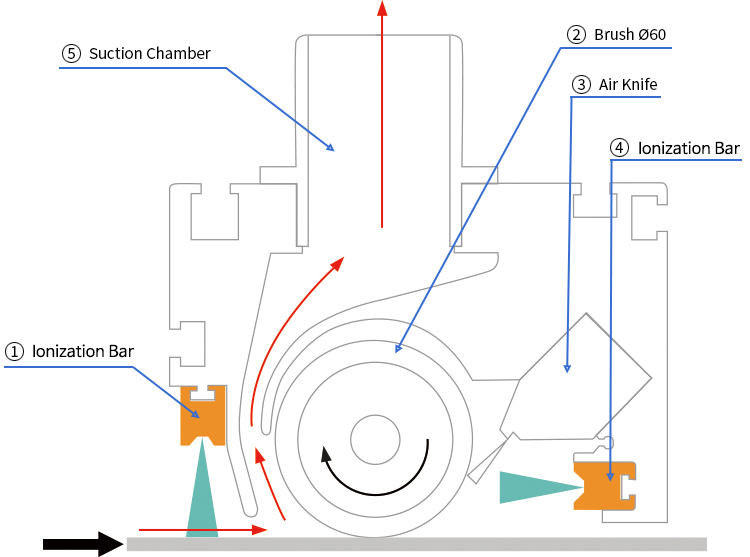

Hyper Clean HCB 结构说明
- ① Ionization bar : 消除产品表面的静电
- ② Brush : 通过① Ionization bar将静电消除的粒子诱导到Suction Slot
- ③ Air Knife / ④ Ionization bar : ③ Air Knife可以维持 ② Brush清洁
- ④ ionization bar 将消除 Brush的静电
- ⑤ Suction Chamber : Suction Slot收集诱导的粒子等，以集尘系统有效收集

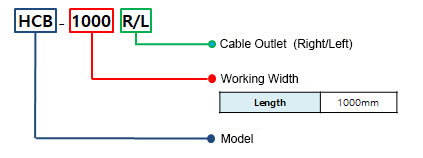

型号选择方法

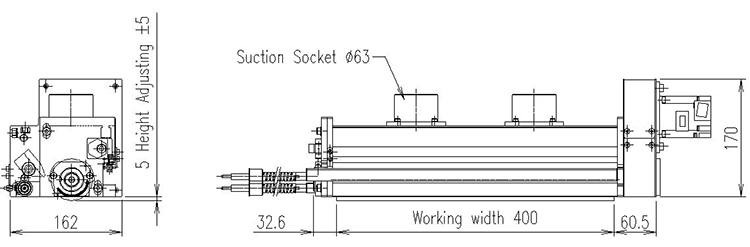

Hyper Clean HCB 产品规格

Model

Dimension
W x H x L

Brush Motor
(W)

Suction
Socket

Max. CDA Consu
mption
(LPM)/2.8bar

Max. Volume
Stream / Static
Pressure
(CMM) / (mmAq)

Net
Weight
(Kg)
HCB-100 162 x 170 x 193.1 200 1(Ø50) 192 3 / 200 8
HCB-200 162 x 170 x 293.1 200 1(Ø63) 384 6 / 200 9
HCB-300 162 x 170 x 393.1 200 1(Ø63) 576 9 / 200 11
HCB-400 162 x 170 x 493.1 200 2(Ø63) 768 12 / 230 13
HCB-500 162 x 170 x 593.1 400 2(Ø63) 960 15 / 230 15
HCB-600 162 x 170 x 693.1 400 3(Ø63) 1,152 18 / 230 17
HCB-700 162 x 170 x 793.1 400 3(Ø63) 1,344 21 / 230 19
HCB-800 162 x 170 x 893.1 400 3(Ø63) 1,536 24 / 230 21
HCB-900 162 x 170 x 993.1 750 4(Ø63) 1,728 27 / 230 24
HCB-1000 162 x 170 x 1093.1 750 4(Ø63) 1,920 30 / 230 26
HCB-1100 162 x 155 x 1193.1 750 5(Ø63) 2,112 33 / 230 28

Brush RPM

 500 1,000 1,500 2,000 2,500 3,000
Peripheral Speed of Brush (m/min) 94 188 282 376 471 565
Recommendable Moving Speed (m/min) ~31 ~62 ~94 ~125 ~157 ~188

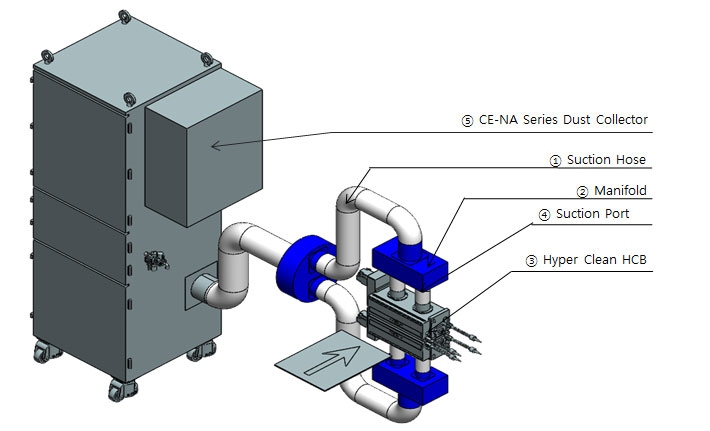

Hyper Clean HCB 安装
① Suction Hose
② Manifold
③ Hyper Clean HCB
④ Suction Port
⑤ CE-NA Series Dust Collector

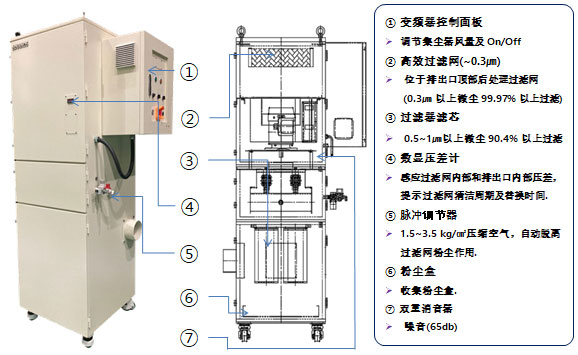

Dust Collector

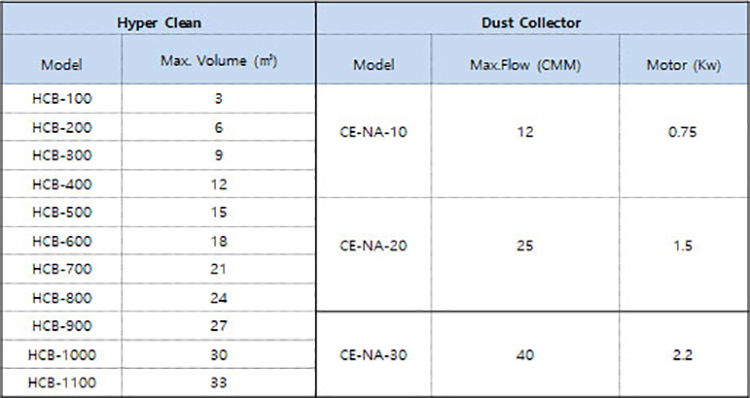

选择 Dust Collector

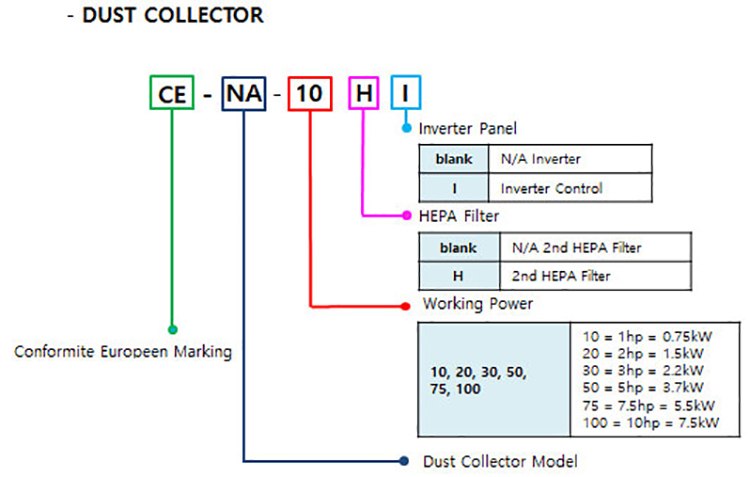

型号选择方法
Dust Colloector Dimension Table
