Air Knife X-Stream

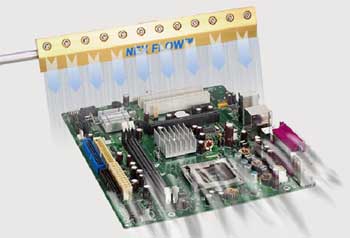

Air Knife X-Stream은 제품의 전체길이에 박막(얇은)의 Air Curtain을 만들어 줌으로서, Dust, Particle, Fume, 증기 등의 유입을 막고 장막을 형성하거나 제품표면의 물기,먼지,Particle 제거 등의 용도로 널리 사용되는 제품입니다.

제품개요
Air Knife X-Stream은 공기분사 각도, 유속, 소음 등 획기적으로 개선된 제품으로서 Air Curtain, 물기제거, 건조, 이물질 제거, 미세 particle 제거 및 집진 공정에 최적의 효율을 제공 하면서도 압축공기 소모량을 획기적으로 줄일 수 있도록 설계 되었습니다.

Air Knife X-Stream은 소량의 compressed air를 에너지원으로 하여 주위의 많은 공기를 함께 흡입하는 Coanda 효과를 이용 Compressed air 공급량의 40배 이상의 공기를 폭 방향의 얇은 박막 형태로 증폭 공급해줄 수 있는 제품입니다

Note : Plastic Shim은 압축공기가 깨끗하지 않을 경우 쉽게 마모되거나 손상 됩니다.
Note : Air Knife X-Stream은 Stainless Steel Shim을 기본 장착하여 이러한 문제를 개선 하였습니다.

Air-Knife X-Stream 특징

구동(움직이는)하는 부분이 없다
알루미늄 합금(아노다이징 처리) 또는 Stainless Steel 재질로 제작
가볍고 간단하며 이동하기 용이한 컴팩트한 디자인
Air Knife 전체 길이에서 박막의 공기분출
Air Knife 양측면 및 뒤쪽에 압축공기 연결구를 준비하여 편리한 설치작업
전기를 사용하지 않으며 압축공기만을 사용
이물질제거, 냉각, 건조, 세척 등의 공정에 Drilled pipe, Air Jet 등의 Air nozzle을 대체
높은 공기 증폭량
순간적 작동 및 정지가 가능하며 근본적인 방폭구조

Air Knife X-Stream 장점
어려운 환경에서도 경쟁사의 제품에 비하여 긴 수명
Drilled pipe, Air Jet 등의 Air nozzle 에 비하여 적은 압축공기 소모량 및 소음
Air Knife를 연결하여 긴 길이의 조합사용이 가능
유지보수 비용이 작으며 사용상 안전함
설치공간이 작으며 약 69 dBA 정도의 소음

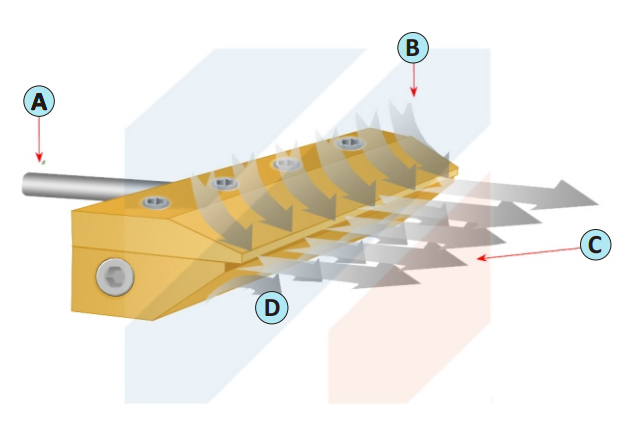

Air-Knife X-Stream 작동원리

압축공기가 (A)를 통하여 Air Knife의 뒤쪽 또는 양측면으로 공급되며 (C) 부분의 0.05mm 작은 gap을 통하여 분출되는 공기에 의하여 (B) 와 (D) 부분의 Air가 끌어들여짐 (C) 부분으로 분출된 Air와 (B),(D)부분에서 유도된 공기는 Air Knife 전체길이에 대하여 일직선으로 균일하게 진행되며, 유속(velocity) 및 힘(force)가 극대화된 증폭된 공기는 박막의 상태로 분출되어 이물질 제거 및 냉각 등의 적용에 최소한의 압축공기만을 소모하도록 해준다

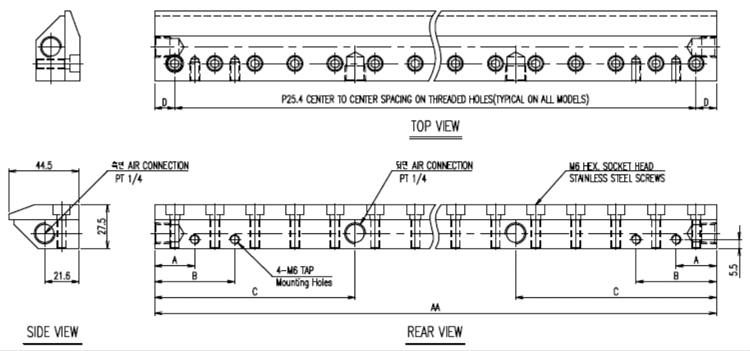

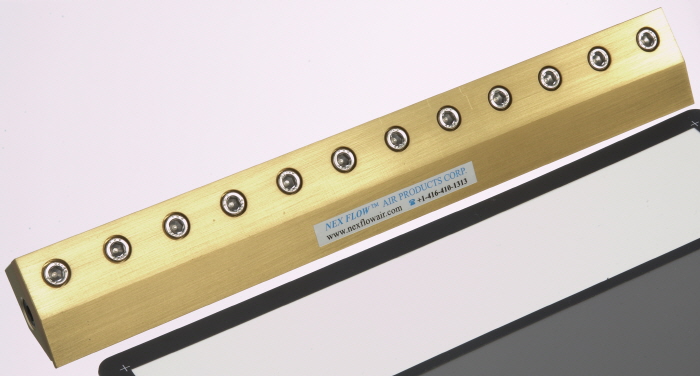

Anodized Aluminum Air Knife X-Stream
도면을 클릭하면 큰이미지를 보실수 있습니다.

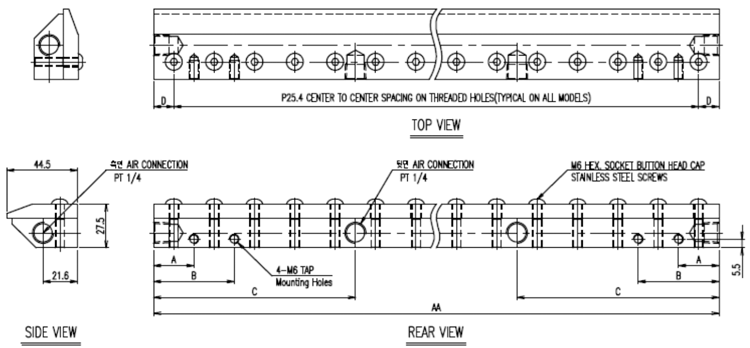

Stainless Steel Air Knife X-Stream
도면을 클릭하면 큰이미지를 보실수 있습니다.
Dimension Table of Air Knife X-Stream
단위:mm

Model

재질

AA

A

B

C

D

공기연결구1/4"PT



측면

뒷면

10002X

Aluminum+Gold Anodizing

50.8

N

N

25.4

12.7

N

1

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10002XHA

Aluminum+Black Anodizing

10002XS

Stainless Steel SUS 304

10003X

Aluminum+Gold Anodizing

76.2

21.8

N

38.1

12.7

N

1

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10003XHA

Aluminum+Black Anodizing

10003XS

Stainless Steel SUS 304

10006X

Aluminum+Gold Anodizing

152.4

25.4

50.8

76.2

12.7

2

1

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10006XHA

Aluminum+Black Anodizing

10006XS

Stainless Steel SUS 304

10009X

Aluminum+Gold Anodizing

228.6

25.4

50.8

76.2

12.7

2

2

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10009XHA

Aluminum+Black Anodizing

10009XS

Stainless Steel SUS 304

10012X

Aluminum+Gold Anodizing

304.8

25.4

50.8

76.2

12.7

2

2

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10012XHA

Aluminum+Black Anodizing

10012XS

Stainless Steel SUS 304

10015X

Aluminum+Gold Anodizing

381.0

25.4

50.8

101.6

12.7

2

2

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10015XHA

Aluminum+Black Anodizing

10015XS

Stainless Steel SUS 304

10018X

Aluminum+Gold Anodizing

457.2

25.4

50.8

127.0

12.7

2

2

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10018XHA

Aluminum+Black Anodizing

10018XS

Stainless Steel SUS 304

10024X

Aluminum+Gold Anodizing

609.6

25.4

50.8

152.4

12.7

2

2

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10024XHA

Aluminum+Black Anodizing

10024XS

Stainless Steel SUS 304

10030X

Aluminum+Gold Anodizing

762.0

25.4

50.8

152.4

12.7

2

2

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10030XHA

Aluminum+Black Anodizing

10030XS

Stainless Steel SUS 304

10036X

Aluminum+Gold Anodizing

914.4

25.4

50.8

152.4

12.7

2

2

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10036XHA

Aluminum+Black Anodizing

10036XS

Stainless Steel SUS 304

10042X

Aluminum+Gold Anodizing

1,066.8

25.4

50.8

152.4

12.7

2

2

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10042XHA

Aluminum+Black Anodizing

10048X

Aluminum+Gold Anodizing

1,219.2

25.4

50.8

228.6

12.7

2

3

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10048XHA

Aluminum+Black Anodizing

10054X

Aluminum+Gold Anodizing

1,371.6

25.4

50.8

304.8

12.7

2

3

설명: http://www.nex-flow.net/sub02/images/dwg.jpg 설명: http://www.nex-flow.net/sub02/images/pdf.jpg

10054XHA

Aluminum+Black Anodizing

상기 표준 Model를 커프링 브라켓 를 이용하여 결합시켜 표준규격외의 길이 조합이 가능 합니다.

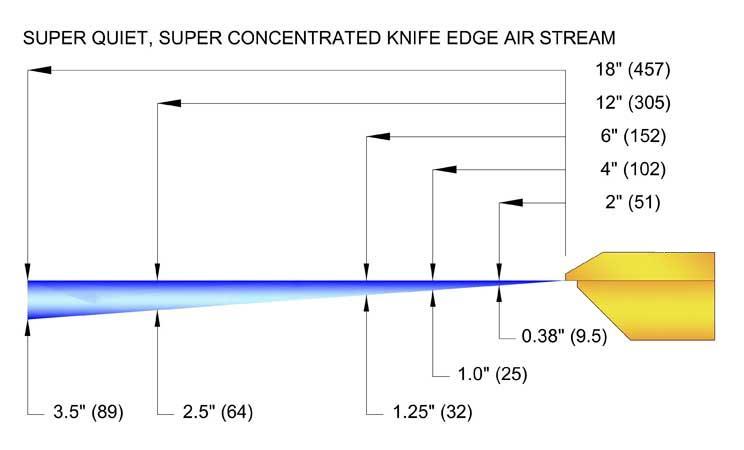

Profile of Air Knife X-Stream
Compressed Air Consumption Chart

Inlet Pressure

Air Consumption per 25.4 mm with 0.05mm Gap

Air Consumption per 25.4 mm with 0.10mm Gap

1.4 bar (20 PSIG)

34 LPM/25.4 mm

68 LPM/25.4 mm

2.8 bar (40 PSIG)

48 LPM/25.4 mm

96 LPM/25.4 mm

4.1 bar (60 PSIG)

65 LPM/25.4 mm

130 LPM/25.4 mm

5.5 bar (80 PSIG)

79 LPM/25.4 mm

158 LPM/25.4 mm

6.9 bar (100 PSIG)

93 LPM/25.4 mm

186 LPM/25.4 mm

8.4 bar (120 PSIG)

110 LPM/25.4 mm

220 LPM/25.4 mm

Air-Knife X-Stream 의 SHIM

Clean Air를 사용 하더라도 Plastic Shim은 사용상 마모가 심하여 자주 교체 해야 하는 단점이 있어서 Air Knife X-Stream은  Stainless Steel Shim만을 사용 합니다. Shim의 두께는 표준 0.05mm 입니다.
또한 0.05mm Shim을 하나 추가 함으로서 공기의 유속(velocity) 와 힘(force)를 약 30% 증대시킬 수 있으며 Shim을 5개까지 추가할 수 있습니다. 만약 3개 이상의 Shim을 추가하여 사용시에는 균일한 air flow를 위하여 가능한 한 air knife 양측면의 압축공기 연결구를 이용해 주십시요

Air-Knife X-Stream 설치

M6고정볼트 Hole이 Air Knife 뒤쪽에 준비가 되어 있어서 쉽고 간단히 설치할 수 있습니다. 또한 air knife의 하부의 Hole들을 이용하는 것도 가능 합니다

기타사항

반드시 Clean & dry Air를 공급해야 합니다. Water Separator를 설치 시 최소 5 마이크론(micron) 필터를 사용해 주십시요(Auto Drain type) Oil Separator를 설치시 최소 0.3 마이크론(micron) 필터를 사용해 주십시요(Auto Drain type) 압력 게이지(regulator)를 설치하여 최소한의, 최적의 공기압을 유지하여 공기 소모량을 최소화 하여 사용 하십시요

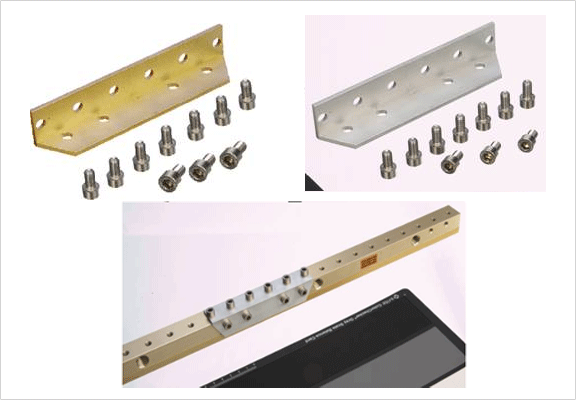

OPTIONAL Air-Knife X-Stream COUPLING KIT




AIR KNIFE COUPLING KIT는 두개의 Air Knife를 연결할 수 있도록 하며 알루미늄합금 및 STAINLESS STEEL재질로 공급 되며 연결용 볼트 10개는 STAINLESS STEEL 입니다. 이는 6” 또는 그 이상의 길이의 AIR KNIFE를 2개 이상 연결하여 보다 큰 길이의 AIR KNIFE를 구성할 수 있습니다.
