Air Conveyor Ring Vac Pneumatic Conveying System은 Venturi 작용을 이용한 강력하고 효율적인 공기이송 장치 입니다. Ring Vac은 많은량의 입자 및 제품 등을 먼 거리로 이송할 수 있으며 고가의 진공이송 장치 등을 저렴한 비용으로 대체할 수 있는 공기이송 수단으로 사용 됩니다. 압축공기를 이용한 제품으로 근본적인 방폭 구조이며 안전 합니다.
Air Conveyor Ring Vac Pneumatic Conveying System은 압축공기를 이용한 Venturi 작용을 이용한 공기이송 장치로서 공기압력 Regulator를 조절하여 이송용량 및 시간을 조절할 수 있습니다. 소형 사이즈 이면서도 큰 이송량 및 먼거리 이송이 가능 합니다. 또한 압축공기만을 사용 함으로서 근본적인 방폭구조이며 유지보수가 거의 필요 없습니다. Air Conveyor Ring Vac Pneumatic Conveying System은 Aluminum, Stainless Steel 재질로 제작되며 표준호스를 간단히 연결하여 사용할 수 있도록 설계 되었습니다.
Ring-Vac 작동원리

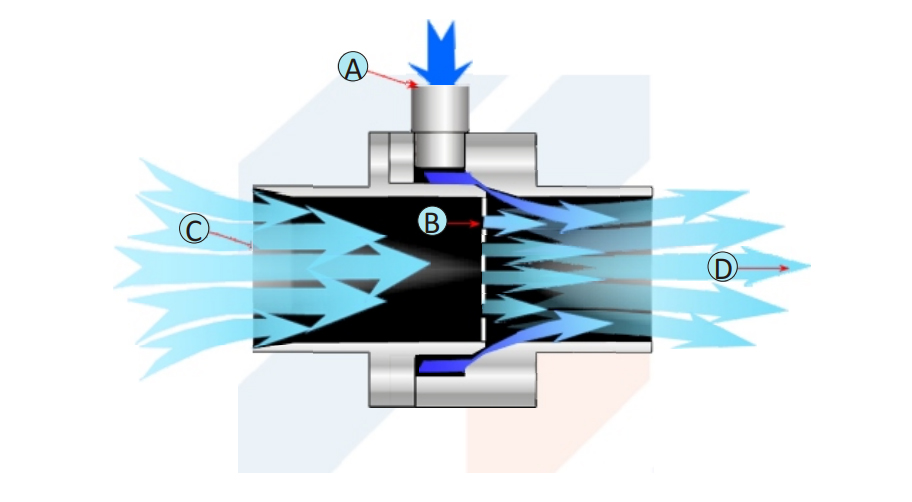

압축공기를point (A) 로 공급하면 바늘구멍 같은 원형에 준비된 구멍을 통하여 공기가 고속으로 분출 됩니다. 이는 point (C) 부분에 진공을 형성하게 되며 이것에 의하여 물체를 흡입하여 (D) 방향으로 이송시켜 줍니다.
Ring-Vac 장점
소형, 경량, 간단한 구조이며 휴대 및 장착 사용이 용의 합니다.
전기가 아닌 공기로 작동 되기 때문에 안전 합니다.
움직이는 부분이 없으며 전기를 사용하지 않으므로 근본적인 방폭구조 입니다.
또한 단속적인 N/OFF가 용의 합니다.
움직이는 부분이 없어서 유지보수가 필요 없으며 처리량 및 흐름량을 pressure regulator 로 조절할 수 있습니다.
PART NO.
(Aluminum &
high temperature stainless steel)
A
B
C
D
E
F
G
H
I
J
K
L
Model 30001, 30001S, 30001T, 30001TS
1.00
25.4
1.38
35.1
1.25
31.8
5.00
127
2.25
57.2
2.38
60.3
2.38
60.3
0.78
19.7
0.38
9.5
0.94
23.8
1.75
44.5
1/4
NPT
Model 30002, 30002S, 30002T, 30002TS
1.25
31.8
1.38
35.1
1.25
31.8
5.0
127
2.5
63.5
1.00
25.4
2.38
60.3
0.78
19.7
0.38
9.5
0.94
23.8
1.75
44.5
1/4
NPT
Model 30003, 30003S, 30003T, 30003TS
1.50
38.1
1.38
35.1
1.25
31.8
5.0
127
2.75
69.9
1.25
38.1
2.38
60.3
0.78
19.7
0.38
9.5
0.94
23.8
1.75
44.5
3/8
NPT
Model 30004, 30004S, 30004T, 30004TS
2.0
51.8
1.38
35.1
1.25
31.8
5.0
127
3.25
82.6
1.75
44.5
2.38
60.3
0.78
19.7
0.38
9.5
0.94
23.8
1.75
44.5
3/8
NPT
Model 30005
2.5
64.0
1.38
35.1
1.25
31.8
5.0
127
3.75
95.0
2.25
57.2
2.56
65.0
0.78
19.7
0.38
9.5
0.94
23.8
1.75
44.5
3/8
NPT
Model 30006
3.0
76.0
1.38
35.1
1.25
31.8
5.5
140
4.25
108
2.75
69.9
2.76
70.0
0.78
19.7
0.38
9.5
0.94
23.8
1.75
44.5
1/2
NPT
Air Conveyors - Ring-Vac™ Performance
MODEL
Size Outside Diameter
inches (mm)
Air Consumption
SCFM at 80 PSIG
(SLDP at 5.5 BAR)
Vacuum
inches H2O (KPG)
30001/30001S/30001T/30001TS
1" (25mm)
15 (415)
-42(-11)
30002/30002S/30002T/30002TS
1 1/4 " (32mm)
26(730)
-42(-11)
30003/30003S/30003T/30003TS
1 1/2 " (38mm)
33(932)
-36(-9)
30004/30004S/30004T/30004TS
2" (51mm)
45(1270)
-28(-7)
30005/30005S/30005T/30005TS
2 1/2 " (64mm)
58(1650)
-23(-6)
30006/30006S/30006T/30006TS
3" (70mm)
68(1935)
-14.5(-4)
Air Conveyors - Ring-Vac Pneumatic Conveying System은 aluminum, 고온용 stainless steel 로 제작됩니다. stainless steel high temperature Ring-Vac 의 사용가능 온도는 649ºC 입니다.
Outside Diameter
(Dimension "A" Hose Diameter)
Model Number
Material of Construction
1"
1-1/4"
1-1/2"
30001
30002
30003
Aluminum
Aluminum
Aluminum
2"
2-1/2"
3"
30004
30005
30006
Aluminum
Aluminum
Aluminum
1"
1-1/4"
1-1/2"
2"
30001S
30002S
30003S
30004S
high temperature stainless steel
high temperature stainless steel
high temperature stainless steel
high temperature stainless steel
Air Conveyer
