Cabinet Panel Cooler

저온공기를 생성하는 Vortex Tube를 사용하며 electrical, electronic control panel 냉각에 저렴한 해결책을 제시 합니다. 소음기 일체형으로 64 dBA이하로 소음도 작습니다.






Cabinet Panel Cooler는 연속작동의 Continuous type과 단속적 작동의 ON/OFF type으로 구성 됩니다.
ON/OFF type은 내부의 온도가 35 ℃ 이상일 때 Solenoid Valve가 열리면서 작동 하므로 energy절감 효과가 좋습니다.


Cabinet Panel Cooler Benefits
설명: http://www.nex-flow.net/sub04/images/dot.gifCabinet, Panel에 쉽게 장착 되도록 설계된 제품 입니다.
설명: http://www.nex-flow.net/sub04/images/dot.gif소형, 경량, 간단한 구조이며 휴대 및 장착 사용이 용의 합니다
설명: http://www.nex-flow.net/sub04/images/dot.gif압축공기의 공급만으로 작동 되므로 안전 하며 근본적인 방폭구조 입니다.
설명: http://www.nex-flow.net/sub04/images/dot.gifStainless Steel 재질로 만들어 집니다.
설명: http://www.nex-flow.net/sub04/images/dot.gifBrass재질의 Generator와 Control Valve, Viton O-rings를 사용합니다
설명: http://www.nex-flow.net/sub04/images/dot.gifGenerator를 쉽게 교체하여 다양한 저온공기량 및 냉각용량을 만들어 낼 수 있습니다
Cabinet Panel Cooler 의 동작원리

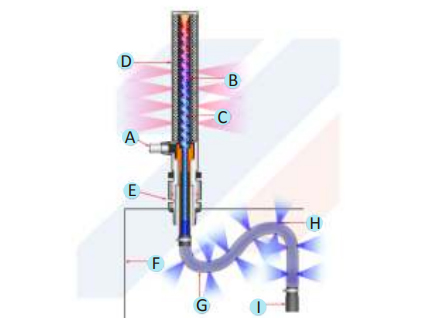

Point (A)로 공급된 압축공기는 Vortex Tube원리에 의하여 뜨거운 공기(B) 와 차가운 공기(C)의 두개의 공기흐름으로 분리됩니다. 뜨거운 공기흐름은 소음기를 경유하여 Point (D)를 통하여 대기로 방출되며 차가운 공기 흐름은 Panel 내부 (F) 로 Purge 되거나 또는 유도호스 (G)로 원하는 부분으로 유도 됩니다.
유도호스 (G)는 필요할 경우 구멍을 내어 사용 할 수도 있으며 소음기 (I)는 소음을 더욱 더 줄여 줍니다.
외부 대기의 공기 유입은 철저히 차단 되면서 내부에서 열 교환 되어 상승되는 더운 공기는 Point (E)를 통하여 배기 됩니다. 따라서 Cabinet Panel Cooler는 방폭형 Panel, Cabinet 등에도 사용 됩니다.

Cabinet Panel Cooler 제원
